包角是基材在輥筒上實際接觸并發生彎曲的弧段所對應的圓心角，通常用角度（°）或弧度來表示。包角的大小直接決定了基材與輥筒之間的摩擦驅動力和摩擦系數，足夠的包角有助于基材在導輥上穩定運行，防止跑偏和起皺。也可以理解為，基材在輥筒的入口、出口的連線所形成的夾角，即為包角。

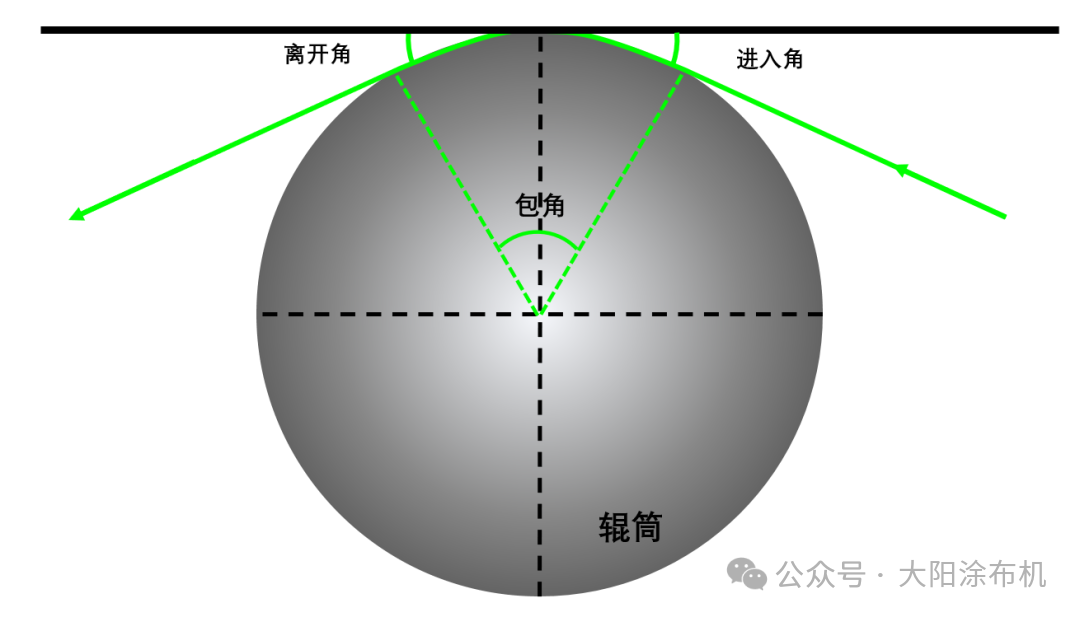

包角示意圖

進入角是基材進入輥筒接觸點時，其運行方向與某個固定參考方向（通常是水平線）之間的夾角。

離開角是基材離開輥筒接觸點時，其運行方向與同一個固定參考方向之間的夾角。

進入角、離開角與包角是基材與輥筒接觸點的切線方向，是矢量角度，它們定義了基材的運行路徑幾何形狀。包角是進入角和離開角之差的絕對值。它說明了基材方向在通過該輥筒時發生了多大的變化。

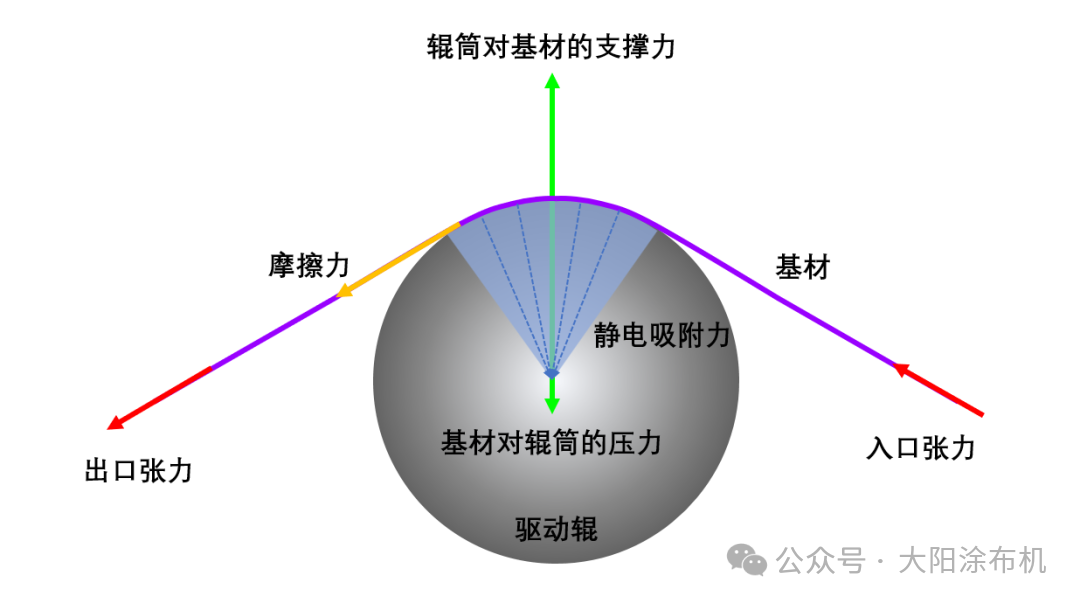

基材受力分析示意圖

入口張力：基材進入輥筒時的張力。

出口張力：基材離開輥筒時的張力。

輥筒對基材的支撐力：垂直于接觸面，使基材緊貼輥筒。

基材對輥筒的壓力：支撐力的反作用力，是保證后續摩擦力產生的前提。

摩擦力：由于張力差和包角的存在，基材與輥筒表面之間產生的靜摩擦力。

靜電吸附力：基材與輥筒摩擦?xí)r，電荷積累會產生靜電場，從而產生吸附力。

基材損傷風險增加：過大的包角意味著基材彎曲更大，對于較薄基材或涂層未完全固化的材料，容易產生不可逆的折痕、劃傷或微裂紋。

能耗與磨損增加：需要更大的電機扭矩來克服摩擦力，增加能耗，同時加速輥筒和基材的磨損。

脫離困難：在涂布后，如果包角過大，基材可能因摩擦力或涂層粘性而難以從背輥上平穩脫離。

張力波動敏感度提高：包角越大，微小的入口張力波動會被放大成更大的出口張力波動，不利于張力的穩定控制。

打滑風險：包角過小導致接觸面積和摩擦力不足，輥筒無法有效牽引基材，容易發生打滑。

橫向跑偏控制力弱：輥筒對基材的糾偏能力下降，基材容易在橫向上發生擺動，導致涂布邊緣不齊或涂到輥?zhàn)由稀?/span>

皺褶：對基材的展平能力不足，基材原有的內應力或輕微不平整會演變?yōu)槊黠@的皺褶。

振動與穩定性差：基材與輥筒的貼合不緊密，在高速運行時容易產生振動，影響涂層表面質量。

在涂布過程中，基材從輥筒的平穩脫離是保證涂層質量的關鍵環節，此過程強烈依賴于運行線速度與包角設置的協同配合。

高速運行時：為保證基材在慣性及設備振動下仍能保持穩定，必須配置足夠大的包角以提供充足的摩擦控制力，防止打滑。同時需優化脫離點設計，避免因氣流引起空氣夾帶與涂層飛濺。

低速運行時：基材與背輥的分離點難以穩定，易受涂布液表面張力與粘性影響，出現“拉絲”或“滴淌”等現象，形成涂布尾跡缺陷?？赏ㄟ^(guò)調整包角以穩定脫離受力，并結合涂布液性能改善來消除尾跡。

基材進入和離開輥筒的角度、輥間距與輥筒軸連線的水平夾角都會影響包角的大小。然而，基材進入和離開輥筒的角度在設備安裝調試后通常為固定值，不作為生產中的動態調節變量。因此，對運行穩定性產生持續影響的關鍵機械參數，主要在于輥間距與輥筒軸連線的水平夾角。這兩者分別從縱向張力和橫向位置兩個維度，決定了基材在高速運行中的穩定狀態。

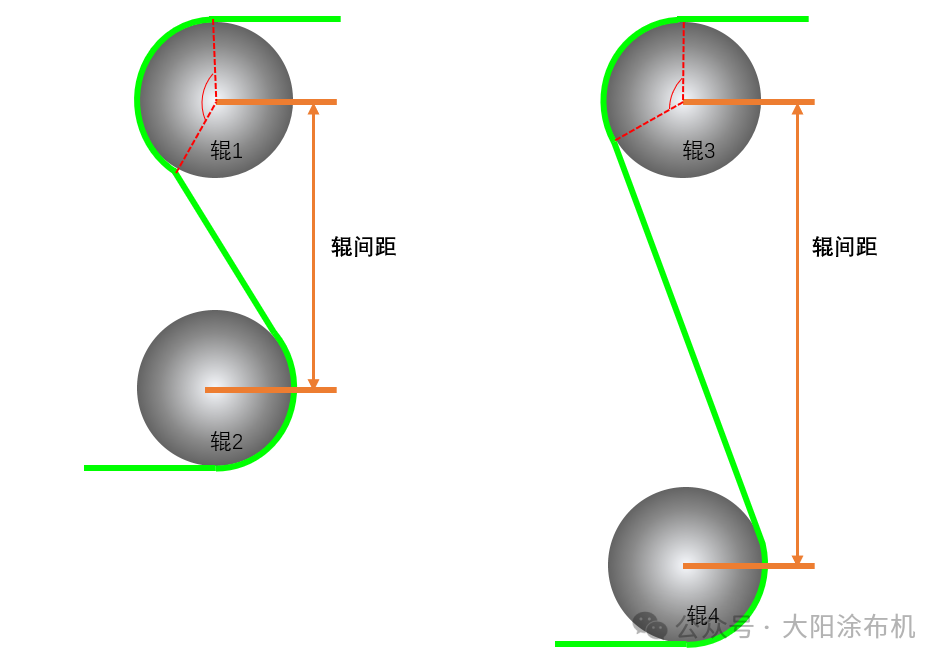

輥間距是指相鄰兩輥中心之間的水平距離。輥間距越大，基材與輥筒的接觸面積越小，包角也越小。

間距過大：包角過小，基材懸空段過長。高速運行時，基材如松軟琴弦，易受氣流與設備振動干擾，產生縱向抖動并傳遞至涂布單元，導致涂層出現“橫紋”缺陷，同時張力系統響應遲滯。

間距過小：包角過大，雖可增強剛性、抑制振動，但會急劇增大基材彎曲應力，對較薄基材或濕涂層易造成劃傷、壓痕或“龜背”狀皺褶。

當兩輥軸線完全平行時，該夾角為零；若一輥沿水平方向偏移，則兩輥間形成水平夾角，包角隨之增大。

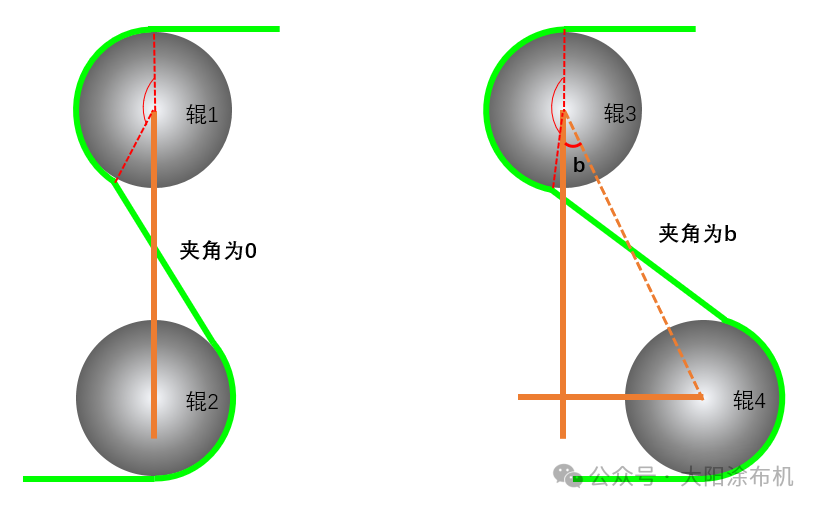

兩輥筒軸線的水平夾角不同下的包角示意圖

夾角過大：導致包角過大，糾偏力過強，易引發基材橫向“蛇形振蕩”，破壞運行穩定性。

夾角過小：包角不足，難以形成有效糾偏力，基材易發生持續跑偏，無法實現穩定對中。

移動導向輥位置

增大包角：將目標輥相鄰的導向輥向外（遠離目標輥）移動，延長基材包覆路徑；

減小包角：將導向輥向內（靠近目標輥）移動，縮短包覆路徑。

增減導向輥數量

增大包角：在路徑中增加導向輥；

減小包角：移除或繞過現有導向輥。

使用可調輥?zhàn)?/span>

高精度設備可通過調節滑座或偏心軸直接微調關鍵輥筒位置。

明確問題：判斷是需要增大包角還是減小包角；

安全準備：停機或低速運行狀態下操作；

微量調整：每次僅移動單個導向輥，調節量控制較小范圍，并記錄位置；

效果驗證：恢復正常運行后觀察基材跑偏情況、打滑是否消除、表面有無損傷、張力穩定性、脫離點狀態等效果；

系統檢查：確認調整未對其他工段造成不良影響；

記錄參數：一旦找到最佳設置，精確記錄所有導向輥的位置。對于不同材質、不同厚度的基材，最優包角可能不同，建立參數庫便于未來快速切換。

結語

　　包角并非一個靜態的幾何參數，而是聯動涂布設備、基材張力與涂層質量的控制樞紐，影響生產的穩定性與產品的一致性。精準設置的包角，能有效規避打滑、皺褶與跑偏等常見缺陷，是實現高速、高效、高品質涂布生產的基石。



　　包角的設定需與線速度、輥間距、水平夾角及基材特性等要素協同匹配，構成動態平衡的有機整體。因此，深入理解包角作用機理，熟練掌握其科學調節方法，并建立關鍵工藝參數庫，是涂布工藝人員從被動應對走向主動優化、實現技術跨越的必由之路。
